Winkelmessung



Um Winkel messen zu können, brauchen wir eine bestimmte Einheit dafür - die Maßeinheit. Dazu teilt man den Winkel, den man bei einer Vierteldrehung erhält (rechter Winkel), in 90 gleich große Teile und nennt einen solchen Teil 1 Winkelgrad (1°) oder kurz Grad.

1 Grad (1°) = des rechten Winkels



Die folgenden Winkel sollst du dir besonders gut merken:

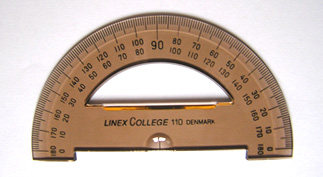

Zum Messen und Zeichnen von Winkeln dienen der Winkelmesser

 und das Geodreieck.



Die griechischen Buchstaben α, β und γ kennst du bereits, jetzt kommen noch folgende Buchstaben dazu:

δ (delta)

ε (epsilon)

ρ (rho)

φ (phi)





Wir schätzen und messen die Größe von Winkeln

1. Nullmarke des Geodreiecks auf den Scheitelpunkt legen.

2.

Kante des Geodreiecks an den Schenkel a legen.

3.

Ablesen am Geodreieck beim Schenkel b. Achte dabei, dass du die richtige Skala verwendest: Verwende die Skala, die beim Schenkel a mit 0° beginnt!





Vorsicht

  Dieser Winkel lässt sich nicht messen?



Verlängere die Schenkel mit deinem Geodreieck und einem Bleistift!
Schon kannst du auch diesen Winkel messen!
